Devre-7’de V2 kaynağından uygulanan gerilim D1 diyodunun katod ucuna +10 Voltluk bir etki yapar. V1 kaynağından uygulanan gerilimin +10 Volt değerine kadar D1 diyodunun katodu anoduna göre her durumda daha pozitif olacaktır. Dolayısıyla giriş sinyalinden uygulanan sinüsoidal gerilimin +10 Volt değerine kadar D1 diyodu ters kutuplanmış ve açık bir anahtar gibi davranmıştır.
Bu durumda V1 giriş sinyalinden gelen akım, devreyi tamamlayamayacağından çıkış geriliminde V2 kaynağından gelen +10 Volt görülecektir. Giriş sinyalinin +10 Volt ve +20 Volt aralığında ise D1 diyodunun anodu katoduna göre daha pozitif olduğundan diyod ileri kutuplanmış ve kapalı anahtar gibi davranmıştır. Bu durumda da çıkış geriliminde, V1 kaynağından uygulanan giriş sinyali görülmüştür. Sonuç olarak Devre7’deki gibi pozitif kutuplanmış V2 kaynağı ve çıkış gerilimine seri olarak bağlanmış bir diyod, giriş sinyalinin negatif alternansını, uygulanan V2 kaynağına bağlı olarak limitlediğinden bu tür devreler “Series Negative Limiter with Positive Bias” olarak adlandırılır.
 |

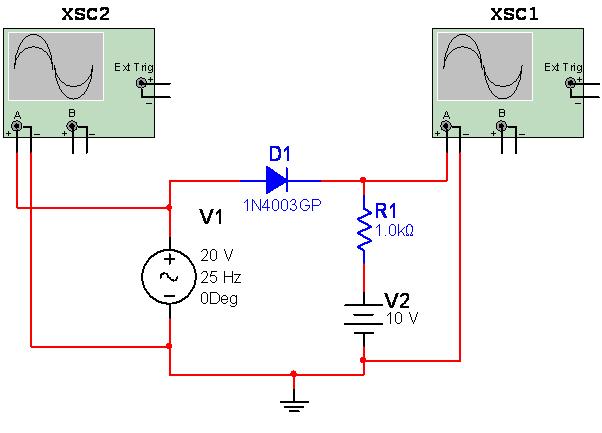

| Devre 7 – Series Negative Limiter with Positive Bias |
 |
| XSC2 Osiloskopundan Ölçülen Giriş Sinyali |
 |
| XSC1 Osiloskopundan Ölçülen Çıkış Sinyali |
