Parallel Negative Limiter with Negative Bias

Devre-10’da V2 kaynağından uygulanan gerilim D1 diyodunun anod ucuna -10 Voltluk bir etki yapar. V1 kaynağından uygulanan gerilimin -10 Volt değerine kadar D1 diyodunun katodu anoduna göre her durumda daha pozitif olacaktır. Dolayısıyla giriş sinyalinden uygulanan sinüsoidal gerilimin -10 Volt değerine kadar D1 diyodu ters kutuplanmış ve açık bir anahtar gibi davranmıştır. Açık devre elemanının üzerinde görülen voltaj uygulanan voltaj olacağından çıkış gerilimi, uygulanan giriş sinyali olarak görülmüştür.


Giriş sinyalinin -10 Volt ve – 20 Volt aralığında ise D1 diyodunun anodu katoduna göre daha pozitif olduğundan diyod ileri kutuplanmış ve kapalı anahtar gibi davranmıştır. Bu durumda çıkış voltajı uygulanan V2 voltaj değeri olan -10 Volt olarak görülecektir. Sonuç olarak Devre-10’daki gibi negatif kutuplanmış V2 kaynağı ve çıkış gerilimine paralel olarak bağlanmış bir diyod, giriş sinyalinin negatif alternansını, uygulanan V2 kaynağına bağlı olarak limitlediğinden bu tür devreler “Parallel Negative Limiter with Negative Bias” olarak adlandırılır.

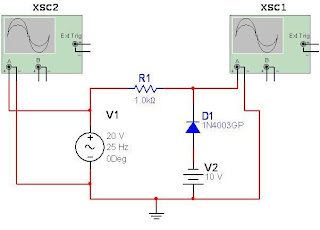

Devre 10 – Parallel Negative Limiter with Negative Bias
XSC2 Osiloskopundan Ölçülen Giriş Sinyali



XSC1 Osiloskopundan Ölçülen Çıkış Sinyali
