Deney : TEMEL DC DEVRE
Kullanılan Malzemeler:
v 180 luk bir direnç
v 1 Adet LED
v 5 V luk güç kaynağı
Deneyin Yapılışı:

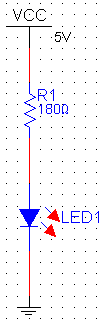

ü Şekildeki devre görüldüğü gibi board üzerine kuruldu.
ü 5V olması gereken güç kaynağımızı multimetre ile ölçünce 4.7 V bulundu.
ü 180Ω olması gereken direncimizi multimetre ile ölçünce 179 Ω bulduk.
ü LED üzerine düşen voltaj ölçüldüğünde 2.0V bulundu. Vf=2.0V. Bu voltaj LED in çalışması için gerekli olan minumum voltaj değeridir.
ü LED üzerinde aşırı akım koruması yapması için seri bağladığımız dirençteki voltajı ölçtüğümüzde 2.7 V bulduk.
ü Board üzerindeki akım yolunu kesip multimetreyi devreye seri olarak bağladığımızda LED üzerinden akan akımı 13.5 mA olarak gözlemliyoruz.
ü Teorik olarak hesaplandığında bulunur.
Yorum:
Board üzerine kurduğumuz devrede LED ileri kutuplanmıştır. Ayrıca voltaj kaynağımızın sağladığı gerilim LED in iletime geçmesi için gerekli eşik voltaj değerinin üzerindedir. Teorik olarak hesapladığımız ve deneysel olarak da ölçtüğümüz akım değerlerinin birbirinden farklı olmasının nedenleri ;dirençlerin veya LED toleranslarının farklı olması ve güç kaynağındaki muhtemel değişiklikler olabilir.
