Mikrodenetleyici PIC 16F877, Özellikleri , PIN yerleşimi ve PIN tanımları PIC16F877

Mühendislik projelerinin birçoğu Mikro Denetleyiciler yardımıyla yapılır. Bunlardan biri olan PIC16F877 nin diyagramı özellikleri ve açıklamaları özet olarak şöyledir:

  • Çalışma hızı: 20 Mhz DC  clock input
  • Sekiz seviyesi derin donanım yığını
  • Yüksek performanslı RISC CPU
  • Programlanabilir Kod koruma
  • Doğrudan, dolaylı ve göreceli adresleme modları
  • Power-up Timer (PWRT) ve Osilatör Start-up Timer (OST)
  • Güç tasarruflu Uyku modu
  • Seçilebilir osilatör seçenekleri
  • Düşük güç, yüksek hızlı CMOS EPROM / EEPROM teknolojisi
  • Devreyi iki pin ile Seri Programlama (ICSP)
  • Programlama özelliklerinin çalışabilmesi için sadece 5V yeterlidir
  • İşlemci / bellek programına okuma / yazma erişimi
  • İşlemi belleğe erişebilir(Okuma\yazma)
  • Geniş çalışma voltaj aralığı: 2.5V ile 5.5V
  • Yüksek Sink / Kaynak Akımı: 25 mA
  • Ticari ve Endüstriyel sıcaklık aralıkları

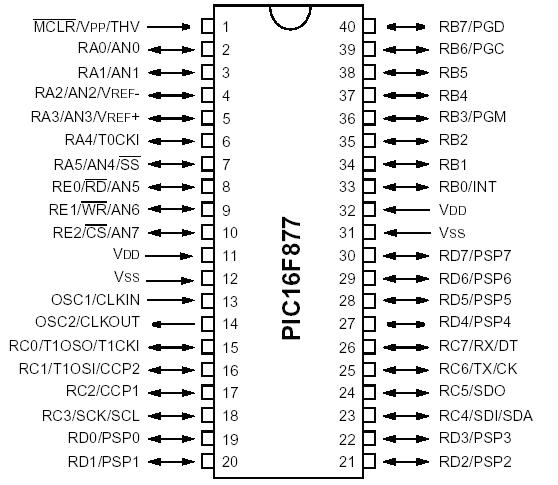

   PIC16F877 PIN diyagramı, ayakların yerleşimi:
PIC16F877

  PIC 16F877 PIN Tanımlamaları:
